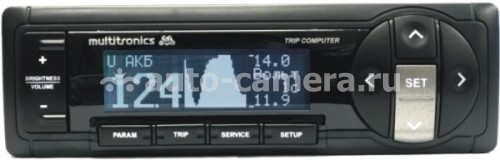

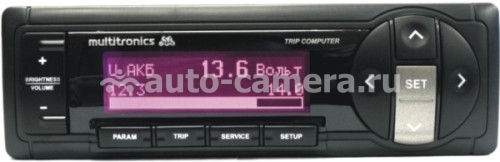

Графический маршрутный бортовой компьютер SE-50V предназначен для установки на инжекторные автомобили (в т.ч. иномарки) в полноценное 1DIN-место (размер автомагнитолы с рамкой).

Работа прибора возможна как с ЭБУ (список поддерживаемых ЭБУ представлен ниже), так и непосредственно с датчиком скорости и форсункой, при этом работа с ЭБУ расширяет функциональность бортового компьютера.

Внимание! Ограничение установки!

Установка прибора возможна только в полноценное DIN-место! (размер автомагнитолы с рамкой)

Размеры прибора посадочные (ширина х высота): 181 мм х 53 мм

Размеры прибора внешние (ширина х высота): 187 мм х 58 мм

К данному бортовому компьютеру возможно подключить до 2-х парктроников Multitronics (рекомендуемая версия 3.0 вперед и назад).

Основные особенности маршрутного компьютера Multitronics SE-50V:

Конструкция:

  1. Возможность подключения МК только колодкой диагностики - легкая установка.
  2. Возможность подключения датчика скорости и форсунки.
  3. Большой (диагональ 80 мм) графический ЖК дисплей с RGB подсветкой (24 цвета на выбор).

Диагностика и предупреждения:

  1. Поддержка большого числа оригинальных протоколов иномарок!
  2. Проговаривание неисправности сразу после ее возникновения (расшифровка кодов ошибок).
  3. Чтение и сброс кодов ошибок (при работе с ЭБУ).
  4. Голосовое сопровождение названий и значений всех параметров и режимов.
  5. Голосовое предупреждение об авариях и выходах за пределы установок.
  6. Проговор количества залитого топлива при заправке.
Функциональность:
  1. Новый мощный 16-разрядный процессор.
  2. Более 200 функций.
  3. Просмотр мгновенных параметров в цифровом/линейном/графическом виде.
  4. 6 параметров на дисплее одновременно (мультидисплей).
  5. 3 программируемых мультидисплея пользователя.
  6. Смена 6-и параметров одним касанием.
  7. 6 или 12 параметров на экране одновременно.
  8. Журнал поездок.
  9. Самописец с функцией "Обратный отсчет".
  10. Контроль за качеством топлива (разрешение 0,1%).
  11. Режим СТО.
  12. Автоматический расчет поправочных коэффициентов по скорости и расходу топлива.
  13. Расчет времени до ТО - километры / время.
  14. Возможность подключения двух парктроников Multitronics (версия 3) - вперед и назад.
  15. Возможность самостоятельного обновления ПО через интернет.
Описание Дисплея пользователя 4

Р/мгн - мгновенный расход на 100 км или в час

Р/сред - средний расход на 100 км за поездку

Обор - обороты двигателя

Путь - путь за поездку

Вр/поез - время в поездке

Напр - напряжение бортовой сети

Тож - температура охлаждающей жидкости

Б/поез - общий расход топлива за поезду (бензин за поездку)

ТВозд - температура воздуха

Скор - текущая скорость

Бак - остаток топлива в баке

Прогн - прогноз пробега на остатке топлива в баке

Поддерживаемые типы ЭБУ

Список протестированных машин, работающих с бортовым компьютером Multitronics с диагностикой.

В универсальном режиме маршрутный бортовой компьютер Multitronics SE-50V работает со всеми инжекторными автомобилями (ограничения см. внизу страницы).

Маршрутный бортовой компьютер поддерживает большое число оригинальных протоколов иномарок. Отличия работы по оригинальному протоколу от работы по протоколу OBD-2:

  1. Легкое подключение - все параметры считываются с линии диагностики автомобиля.
  2. Отсуствие дополнительных подключений - часто по оригинальному протоколу возможно считывать остаток топлива в баке, что позволяет отказаться от подключения дополнительных проводов.
  3. Скорость работы - как правило скорость работы по оригинальному протоколу выше, чем по протоколу OBD-2.
  4. Работа с большим количеством автомобилей - как правило по оригинальному протоколу диагностики работают все автомобили данного производителя, в то время как на машинах одной и той же марки протоколы OBD-2 могут быть различными либо вообще отсутствовать.
  5. Работа с машинами, не поддерживающими OBD-2 - многие производители отключают поддержку протокола OBD-2 в машинах для определенных рынков сбыта. В этом случае работа универсальных приборов становится невозможна, в то время как по оригинальному протоколу машины продолжают работать. Пример - автомобили Nissan для рынка России.
  6. Расширенная диагностика - оригинальный протокол позволяет диагностировать большее количество неисправностей по сравнению с протоколом OBD-2.
Если автомобиль работает по протоколу OBD-2 и одновременно есть его поддержка по оригинальному протоколу диагностики, то предпочтительно выбрать оригинальный протокол.

Поддерживаемые оригинальные протоколы иномарок:

Название протокола Марка автомобиля Тип ЭБУ Поддерживаемые машины

ДЭУ1

ДЭУ2

ДЭУ3

Daewoo

IEFI-6

ITMS-6F

IEFI-S

Lanos (евро-2)

Nexia (евро-2)

Nubira

Leganza

Авео

Авео2

Авео3

Авео4

Chevrolet

Daewoo

HV240

MR140

Sirius-D4

Aveo

Lacetti

Rezzo (Takuma)

Spark

Lanos (евро-3)

Nexia (евро-3)

Рено

Renault

EMS3132

Logan

Symbol

Kangoo

Tiggo

Chery Tiggo

CreatWall Hover

BYD F3

и др.

Nissan Nissan

Almera, Almera Classic, Maxima, Micra, Murano, Navara, Note, Pathfinder, Primera, Qashqai, Teana, Terrano, Tiida, X-Trail и др.

большинство автомобилей Nissan после 2000 г.в. с колодкой OBD-2 и присутствием в ней контакта №7

Subaru Subaru

Forester, Legacy, WRX и др.

большинство автомобилей 1999...2005 г.в.

GW GreatWall Bosch

Deer G3

Deer G5

Safe

Поддерживаемые универсальные протоколы OBD-2:

Название протокола Стандарт

OBD2Q

OBD2S

OBD2P

ISO 9141

ISO 14230

Поддерживаемые протоколы отечественных автомобилей:

Название протокола Марка автомобиля Поддерживаемые ЭБУ

Январь

Бош797

Бош70

М74

ВАЗ

Январь 5.1

Bosch 1.5.4

Bosch 1.5.4N

VS 5.1 Ителма

Январь 7.2

Январь 7.2+ Евро-3

Bosch MP7.0

Bosch 7.9.7

Bosch 7.9.7+

Bosch 7.9.7 Евро-3

М73

Итэлма М74

Bosch ME17.9.7

Микас

ГАЗ

УАЗ

Микас 5.4

Микас 7.1

Микас 7.2

СОАТЭ 301

СОАТЭ 302

СОАТЭ 309

Ителма VS 5.6

Мик11

ГАЗ

УАЗ

Микас 11 Евро-2

Ителма VS8

М11Е3

ГАЗ

УАЗ

Микас 11ЕТ

Микас 11CR

Ми10.3

ИЖ

ЗАЗ

Daewoo

Микас 7.6

Микас 10.3

OBD2Q УАЗ Bosch ME 17.9.7

Маршрутный бортовой компьютер Multitronics SE-50V может функционировать в трех различных режимах работы.

1. Универсальный режим

В универсальном режиме работы МК использует подключения к датчику скорости и к любой из форсунок инжекторной а/м. На основании этих сигналов и анализируя сигнал на замке зажигания а/м, а также измеряя сигнал с собственного датчика температуры и величину напряжения питания, прибор рассчитывает ряд дополнительных путевых и сервисных параметров, которые затем индицируются на дисплее прибора.
Для расчета параметров в Универсальном режиме работы МК не пользуется обменом по К-линии диагностики. Использование универсального режима рекомендуется в том случае, если МК не поддерживает работу по К-линии с ЭБУ Вашей а/м.
В Универсальном режиме работы доступно наименьшее количество параметров. Поэтому в универсальном режиме количество дисплеев мгновенных параметров "PARAM" - 2 шт., в отличие от режимов работы по К-Линии, где таких дисплеев - 3 шт.

2. Непосредственная поддержка протокола диагностики автомобиля

В этом режиме пользователь должен использовать режим автоматического определения ЭБУ либо вручную правильно указать тип ЭБУ, с которым должен работать прибор по К - линии. В соответствии с выбранным пользователем типом ЭБУ, МК организует обмен по К-линии диагностики. При периодическом обмене МК запрашивает у ЭБУ ряд параметров, которые после соответствующей обработки выводятся на дисплей прибора.

Используя протокол обмена по К-линии диагностики, функциональные возможности МК существенно расширяются. Пользователь в дополнение к функциям, доступным в Универсальном режиме, получает возможность контроля таких параметров, как: температура двигателя, положение дроссельной заслонки, массовый расход воздуха и др., а также получает возможность производить сушку свечей зажигания, корректировать температуру включения вентилятора охлаждения двигателя и т.д. Использование К-линии дает возможность считывания, расшифровки и сброса кодов ошибок.

Измерение напряжения и внешней температуры в режиме работы с К-линией диагностики производится аналогично Универсальному режиму самим МК (эти параметры не считываются с К-линии).

Пользователь имеет возможность самостоятельно выбирать параметры, выводимые на три различных дисплея "PARAM" (ДИСПЛЕИ ПОЛЬЗОВАТЕЛЯ 1,2,3). Вид Дисплеев Средних параметров, Техобслуживания и Дисплеев Установок изменяться пользователем не могут.

3. Работа с автомобилями, поддерживающими протокол OBD-2 ISO 9141 / ISO 14230

Многие автомобили и грузовики малой грузоподъемности, произведенные для продажи в Соединенных Штатах после 1996 (2001 для Европы) совместимы с протоколом OBD-II. О поддержке этого протокола смотрите в разделе диагностики руководства на Ваш а/м, а также читайте в приложении к инструкции.

Диагностический разъем обычно расположен в пределах 1 метра от рулевой колонки, для доступа к нему обычно не требуется разборки панелей или демонтажа оборудования.

По наличию выводов можно ориентировочно судить об используемом протоколе при помощи следующей таблицы:

Стандарт Pin 2 Pin 6 Pin 7 Pin 14 Pin 15
ISO-9141 и ISO-14230 + + (может отсутствовать)

Далеко не все автомобили, на которых установлен 16-контактный диагностический разъем, удовлетворяют требованиям OBD2/EOBD и поддерживают обмен с диагностическими сканерами по стандартным протоколам. Правила простые. Если автомобиль сделан для Америки, то в 1996 году и позднее, он обязан удовлетворять требованиям OBD2. Если автомобиль сделан для Европы, в 2001 году и позднее, он должен подчиняться требованиям EOBD. Не важно - кто произвел автомобиль, важно именно для какого рынка сбыта он сделан.

Внимание! Проверка машины на поддержку протокола OBD-2 с помощью диагностического сканера не может служить гарантией работы маршрутного компьютера по этому протоколу, т.к. протоколы различаются по скорости обмена информацией. Сканеры не выполняют функции МК, поэтому они не нуждаются в быстрой обработке информации от ЭБУ. Маршрутный же компьютер опрашивает ЭБУ с высокой скоростью для получения оперативных данных, поэтому при наличии медленного протокола OBD-2 ЭБУ может просто не ответить на запросы компьютера. В этом случае работа МК на машине возможна только в универсальном режиме.

Ввиду того, что разные производители а/м могут использовать различную интерпретацию кодов неисправностей, проговаривание неисправностей прибором в режиме OBD-II в полном объеме не производится.

  • Легкое подключение!

Маршрутный бортовой компьютер Multitronics SE-50V может подключаться к машине только с помощью колодки диагностики OBD-2 (идет в комплекте с прибором). При этом будет доступно большинство параметров.

  • Работа на дизельных машинах!

БК Multitronics SE-50V может работать на дизельной машине, поддерживающей протокол диагностики OBD-2 ISO 9141 / ISO 14230. На сайте доступен список протестированных машин - список не окончательный и пополняется по мере поступления информации. Отсутствие машины в списке не означает, что она не поддерживается.

  • Журнал поездок!

Возможно сохранение средних параметров 20 поездок за произвольный промежуток времени. Данные последней поездки сохраняются автоматически. Возможен так же режим автоматического сохранения всех поездок.

  • Продолжение поездки!

Можно настроить бортовой компьютер Multitronics SE-50V таким образом, чтобы при включении зажигания данные о текущей поездке продолжались. Эта функция удобна, когда приходится делать небольшую остановку в пути, но данные не должны прерываться.

  • Контроль за качеством топлива!

Маршрутный бортовой компьютер Multitronics SE-50V позволяет следить за качеством заправляемого топлива (с разрешением 0,1%) и состоянием систем впрыска. Пользователь сохраняет данные о работе двигателя в памяти прибора (создает эталон работы двигателя), а затем в процессе работы МК сравнивает текущие параметры с эталоном и показывает отклонение (в хорошую или плохую стороны), а также в зависимости от настроек может выдать предупреждение.

  • Журнал предупреждений!

Даже если вы пропустили какое-то предупреждение бортового компьютера или отключили его, оно сохраняется в памяти и возможно просмотреть список предупреждений для анализа аварийных ситуаций и событий.

  • Подключение двух парктроников Multitronics!

Для безопасной парковки автомобиля к МК Multitronics SE-50V можно подключить до двух парктроников Multitronics (версии 3.0), что позволит защитить переднюю и заднюю зоны машины. Подключив парктроники Multitronics, вы получите многофункциональную систему без "размножения" дополнительных модулей в салоне автомобиля. Допускается одновременное подключение парктроников только одной модели (например совместная работа PT-4TC и PU-4TC невозможна).

В универсальном режиме правильная работа прибора гарантируется с инжекторными системами с регулированием количества топлива путем изменения длительности впрыска и с датчиком скорости на эффекте Холла.

В универсальном режиме правильная работа прибора для параметров "Обороты" и "Расход топлива" с автомобилями с непосредственным впрыском топлива (GDI) и с системами впрыска K-Jtronic и Ke-Jtronic не гарантируется.
